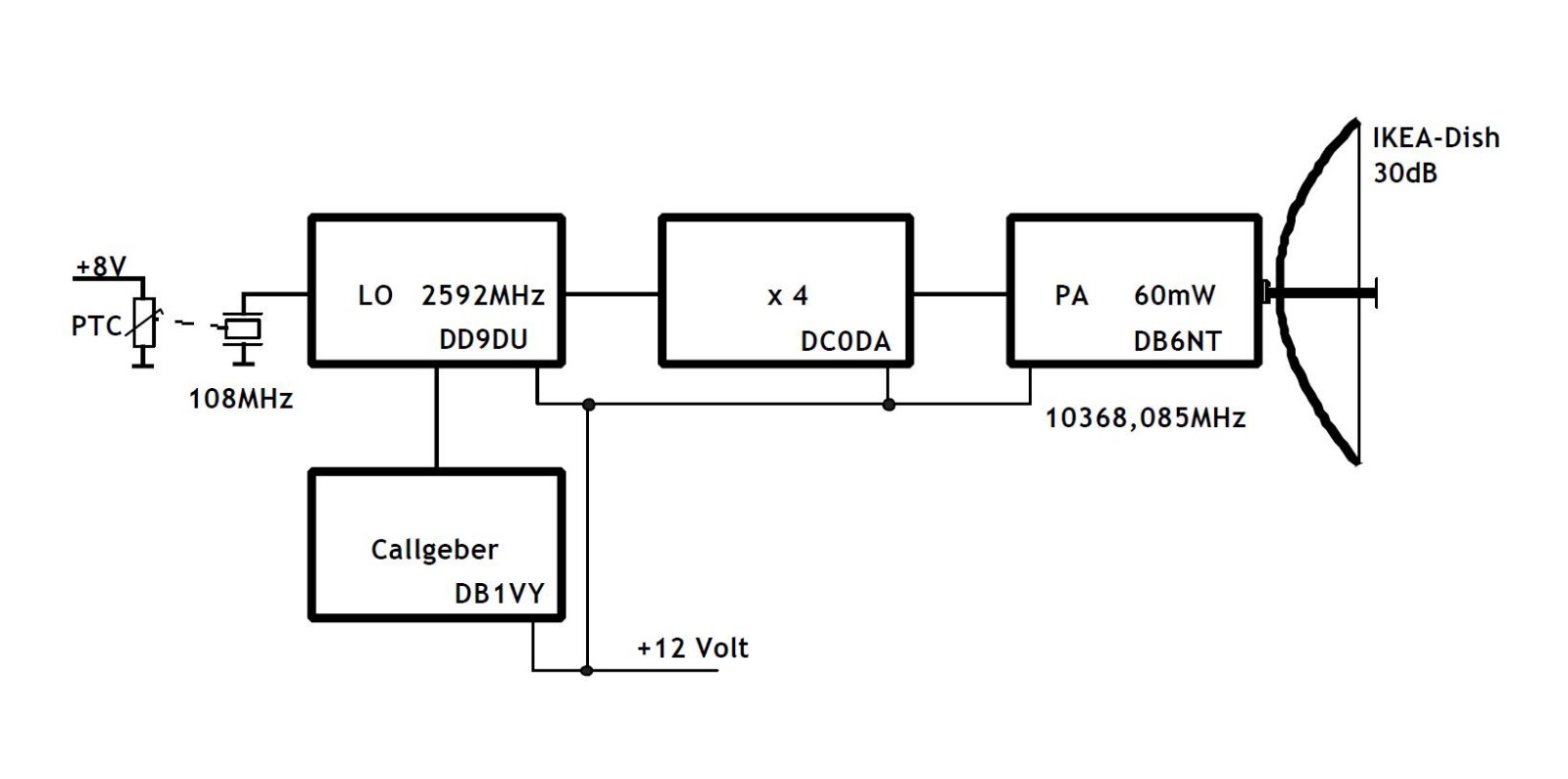

Diese 10GHz Bake war mehrere Jahre in Betrieb. Der Standort lag über 400 m über NN. Nach der Demontage wurden die gezeigten Fotos aufgenommen.

Technische Daten

Frequenz	10368,085 MHz
Ausgangsleistung	60 mW
Antenne	Parabolantenne („IKEA-Spiegel“), direkt am Gehäuse montiert → Antennengewinn ca. 30 dB
Versorgungsspannung	12 V DC, über 4-poligen, verschraubbaren Mikrofonstecker
Mastmontage	zwei Bügelschellen, max. Mastdurchmesser 70 mm

Besonderheiten

• Die Bake lief während der gesamten Betriebszeit störungsfrei
• Montage direkt am Mast, kompakte Bauweise
• Zuverlässige Funkverbindung im gesamten Einsatzzeitraum

Wiederinbetriebnahme nach Technik-Update

Nach einer technischen Überarbeitung wird die Bake jetzt mit neuer Frequenz und neuem Rufzeichen vom neuen Standort aus wieder in Betrieb genommen.

Aktuelle Daten

Rufzeichen	F1ZXJ
Frequenz	10368,957 MHz
Standort-Locator	JN39KD
Ausgangsleistung	200 mW
Modulation/Tastung	F1
Versorgung	12 V DC, ca. 280 mA
Antenne	Schlitzantenne (OMNI), ca. 10 dB Gewinn
Höhe über Meer (MASL)	300 m

Neue Antenne

Bei der neuen Antenne handelt es sich um eine Hohlleiter-Schlitzantenne vom Typ R100 mit 2×8 Schlitzen mit Flanschmontage.

Technische Eigenschaften

Bauart	Hohlleiter-Schlitzantenne R100
Strahlungscharakteristik	360° Rundumstrahler (horizontal, ca. ± 3 dB)
Frequenzbereich	10,0 – 10,5 GHz, per Schieber abstimmbar
Antennengewinn	ca. 10 dB
Anschluss	R100-Flansch
Material	Messing (Ms)

Abmessungen

• Länge: 300 mm

Wetterschutz für die Schlitzantenne

Für die Hohlleiter-Schlitzantenne R100 mit Flansch wird ein robuster Wetterschutz verwendet, um die Antenne dauerhaft vor Witterungseinflüssen zu schützen. Die Abdeckung beeinflusst das Signal nur minimal.

Technische Daten

Dämpfung	ca. 0,1 dB
Durchmesser	75 mm
Material	PVC/GFK

Abmessungen

• Länge: 350 mm

Einsatz

Der Wetterschutz ist für Außenmontage konzipiert und sorgt für langfristig stabile Empfangs- und Sendeeigenschaften, auch unter anspruchsvollen Umweltbedingungen.
